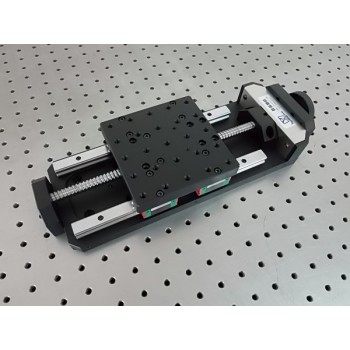

点击图片查看原图□产品特性：
■标配步进电机和RS232接口，公司自主研发的ZD-KZ系列运动控制器可对其实现自动化控制
■进口精密滚珠螺杆驱动，重复定位精度和 对定位精度好，轴向间隙小，寿命长
■防松和防轴窜结构，有效防止螺杆松动，轴向窜动，有效保证重复定位精度和 对定位精度，特别适合高速往复使用
■导轨采用精密线性滑块导轨（方形，整体与底板连接），运动舒适，承载大，适合单轴重载或多轴组合使用
■精磨电移台底板和合理的导轨固定方式大大的降低了电移台的俯仰和偏摆，使运动的直线度和平行度有较大提高
■步进电机和滚珠螺杆通过进口高品质弹性联轴节连接，消偏性能好，大大降低了偏心扰动且噪音小
■配有手轮，方便调试
■两端装有零位和限位开关，方便准确定位和保护产品
■底座有标准孔距的螺纹孔和通孔，方便安装固定
■可换装伺服电机，光栅尺做闭环控制，实现高速重载
|
产 品 型 号 |
ZP140-50 |
ZP140-100 |
ZP140-150 |
ZP140-200 |
ZP140-300 |
ZP140-400 |
ZP140-500 |
|
|
结 构 描 述 |
行程 |
50 mm |
100 mm |
150 mm |
200 mm |
300 mm |
400 mm |
500 mm |
|
台面尺寸 |
120×120mm |
120×120mm |
120×120mm |
120×120mm |
120×120mm |
160×160mm |
160×160mm |
|
|
螺杆规格 |
精密滚珠螺杆（直径12mm导程4 mm）-台湾上银（HIWIN) |
滚珠螺杆（导程5 mm） |
||||||
|
导轨 |
精密线性滑块导轨- 台湾上银（HIWIN) |
|||||||
|
步进电机(1.8°) |
日本信浓42步进电机(SHINANO)
|
日本信浓57步进电机(SHINANO)
|
||||||
|
主体材料 |
铝合金 |
|||||||
|
表面处理 |
阳 氧化发黑 |
|||||||
|
台面承载 |
20 kg |
30 kg |
50 kg |
|||||
|
重量 |
3.4kg |
3.8kg |
4.2kg |
4.6kg |
5kg |
5.8kg |
6.6kg |
|
|
精 度 描 述 |
分辨率 |
20μ（无细分） |
25μ（无细分） |
|||||
|
大速度 |
20mm/sec |
25mm/sec |
||||||
|
重复定位精度 |
5μ |
|||||||
|
对定位精度 |
8μ |
|||||||
|
直线度 |
5μ |
6μ |
8μ |
|||||
|
运动平行度 |
10μ |
15μ |
20μ |
|||||
|
俯仰 |
25″ |
50″ |
60″ |
|||||
|
偏摆 |
20″ |
25″ |
30″ |
|||||
|
回程间隙 |
2μ |
|||||||
|
丢步运动 |
3μ |
5μ |
||||||
|
附 件 描 述 |
可加装失电制动功能(Z) |
|||||||
|
可加装光栅尺(G) |
||||||||
|
可换装伺服电机(D) |
||||||||
|
可加装防尘罩(F) |
||||||||
